DZ15LE 系列漏電斷路器
- 產品詳情
- 返回
一，DZ15LE電斷路器用途及適用範圍
DZ15LE系列漏電斷路器(以下簡稱漏電斷路器)主要適用於交流50Hz，額定工作電壓為220V或380V，額定電流至100A的配電網絡中用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，並可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機的不頻繁之用。
漏電斷路器按GB140148.2及相關標準設計、製造和檢驗。

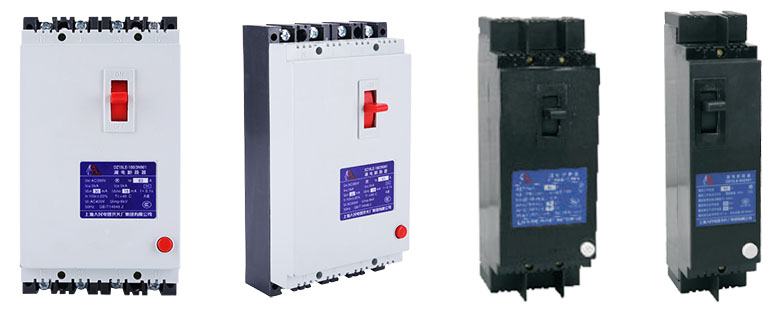

二，DZ15LE系列漏電斷路器器展示
三，DZ15LE斷路器正常工作和安裝條件
● 周圍空氣溫度：
a)周圍空氣溫度不超過+40℃，目其24h內的平均溫度值不超過+35℃。
b)周圍空氣溫度的下限為-5℃；
● 海拔：安裝地點的海拔不超過2000m。
● 大氣條件：高溫度為+40℃時，空氣的相對溼度不超過50％，在較低溫度下可以允許有較高的相對溼度，例如+20℃時達90％。對由於溫度變化偶爾產生在產品上的凝露應採取特殊的措施。
● 汙染等級：3極
● 安裝類別：Ⅲ極
● 安裝條件：
斷路器應安裝在無衝擊振動及無雨雪侵襲的地方：上接線端子接電源側，下接線端子接負載側；與垂直面的傾斜度不超過5°
● 電磁環境：適用於環境B
● 漏電斷路器安裝場所附件的外部磁場在任何方向不超過5倍的地球磁場
四，DZ15LE斷路器型號分類

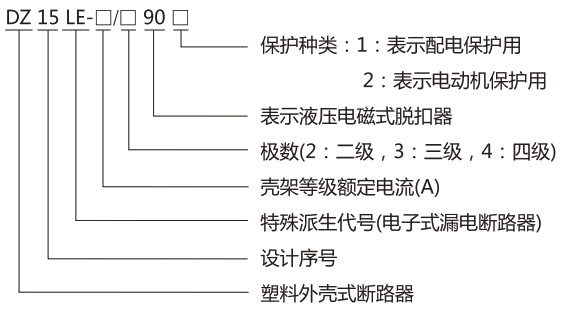

DZ15LE斷路器型號及其含義
上海人民電器開關廠常規型號有：DZ15LE-40, DZ15LE-100
五，結構與工作原理
● 結構
本系列漏電斷路器是電流動作電子式漏電斷路器，主要部件有：主開關（帶過載和短路保護的斷路器）、零序電流互感器、電子控制部分、漏電脫扣器、試驗裝置組成。全部零件安裝在一個塑料外殼中。
六，DZ15LE工作原理
當被保護電路中出現過載和短路時，液態式脫扣器或雙金屬複式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器分閘，從而切斷電源起到過載和短路保護作用。

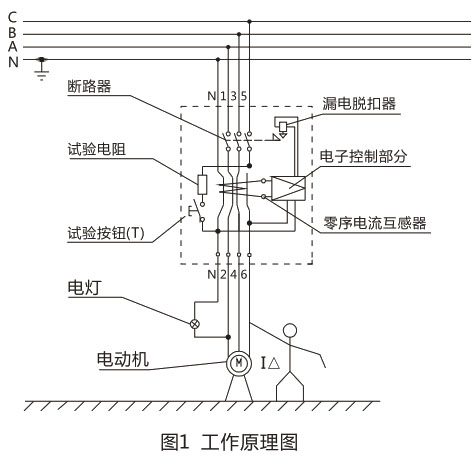

當被保護電路中有漏電或人身觸電時，只要剩餘電流（漏電電流）達到額定剩餘動作電流值時，零序電流互感器的二次繞組中輸出信號可使可控矽觸發導通，並通過漏電脫扣器使漏電斷路器動作，從而切斷電源，起到漏電或觸電保護作用。工作原理見圖1.

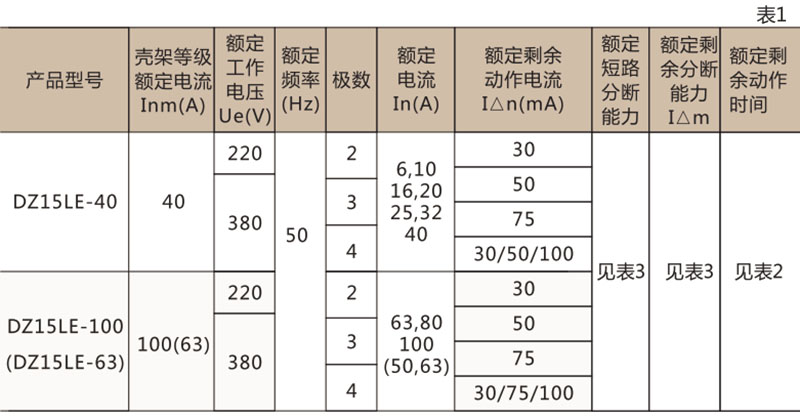

● 漏電斷路器基本參數見表1
註：額定剩餘電流Ino=0.5In
1. 對於In≤30mA的漏電斷路器，5In可用0.25A取代。
2. 按注1）採用0.25A時，則10In為0.5A.

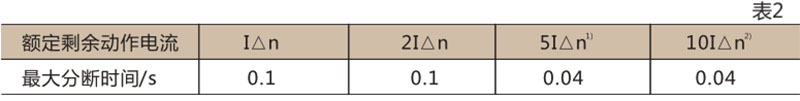

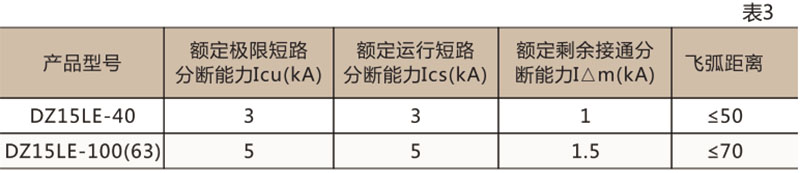

● 額定短路分斷能力、額定剩餘接通分斷能力應不低於表3的規定。

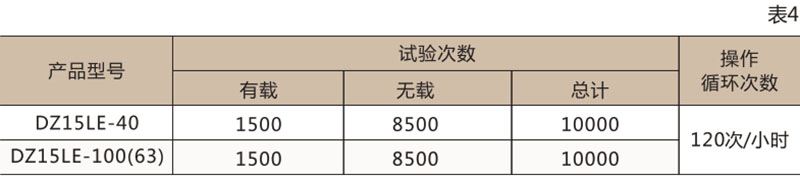

● 操作循環次數與試驗參數應符合表4的規定
● 過電流脫扣器的保護特性
1. 短路保護特性

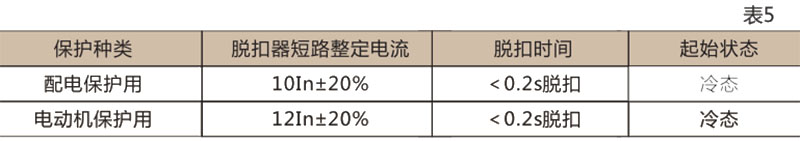

斷路器短路保護電流整定值見表5
● 漏電斷路器過電流脫扣器反時限斷開動作特性

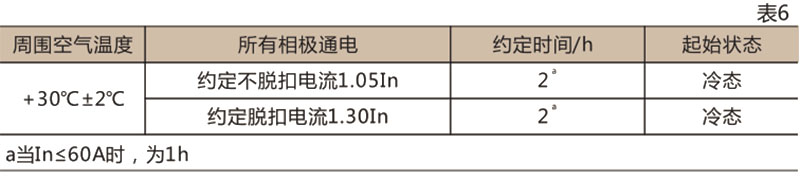

a)配電保護用漏電斷路器反時限斷開動作特性見表6

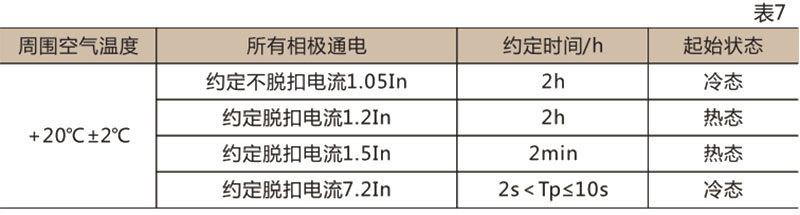

b)電動機保護用漏電斷路器斷開動作特性見表7
七，外形及和安裝尺寸

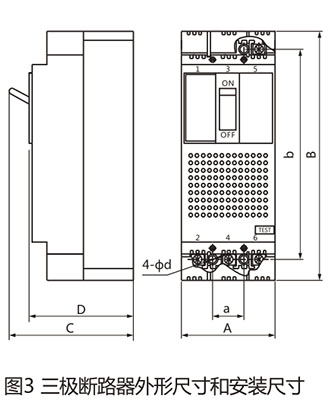

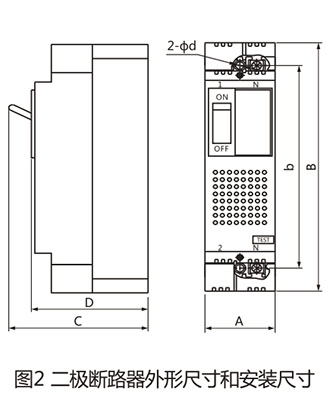

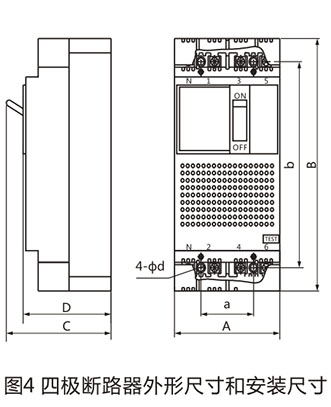

本系列漏電斷路器的外形尺寸（含防護罩）和安裝尺寸符合表8及圖2-4要求
八，訂貨須知
用戶訂貨時必須說明：
● 漏電斷路器的名稱和型號；
● 漏電斷路器的額定電流（A）;
● 漏電斷路器的額定剩餘電流（mA）;
● 漏電斷路器的保護種類；
● 極數（4,：客戶未註明是產品出廠為三極四線）；
● 數量；
● 例如：訂購DZ15LE-100漏電斷路器，四極，配電保護用。額定電流100A,額定剩餘動作電流50mA,數量100臺；額定電流63A,額定剩餘動作電流75mA,數量75臺。
可寫為：DZ15LE-100/3N901 100A,50mA,100臺；
DZ15LE-100/3N901 63A,75mA,50臺。
