HD11F開啟式刀開關

產品詳情
返回

一，HD11F開啟式刀開關用途

HD系列、HS系列刀開關,適用於交流50Hz、額定電AC400V,約定發熱電流至4000A的成套配電裝置中。帶有滅弧室的刀開關用作手動不頻繁接通與分斷負載電路,不帶滅弧室的刀開關只作電氣隔離之用。刀開關結構筒單、操作方便,符合GB/T14048.3、IEC60947-3標準。

HD11、HS11系列中史手柄式刀開關主要用於動力站,不切斷帶有電流的電路,作為電氣隔離之用。

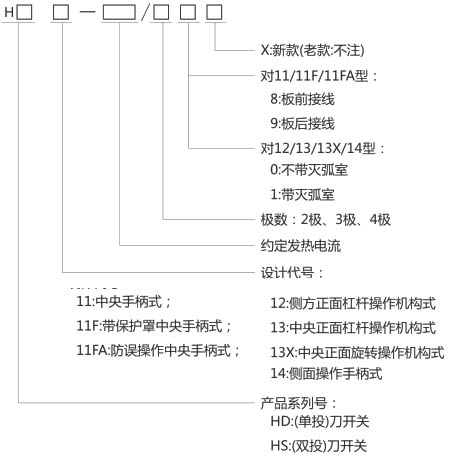

二，型號及含義

上海人民電器開關廠常規型號有：HD11F-100/38,HD11F-200/38,HD11F-400/38

三，結構特點

● 刀開關200.400A採用單刀片、600.1000.1500A採用雙刀片、2000.3000.4000A採用兩組雙刀片並聯組成,所有刀片二側裝有片裝彈簧以取得觸頭壓力,且刀片、聯接板、觸頭皆鍍錫,用來加強表面保護和改善導線連接時的接觸電阻。
● 帶滅弧室的刀開關,可確保分斷負載電路時的安全可靠,且滅弧室由酚醛層壓紙板和金屬滅弧柵鉚合而成,大大增強了刀開關的滅弧能力。
● 中央正面槓桿傳動式的刀開關,為了便於開關板的設計和安裝,從200-4000A的縱向安裝尺寸皆相同。
● 刀開關採用統一型式的傳動機構,具有可靠的定位裝置及明顯的斷開、閉合指示標誌。
● 刀開關的安裝底板有玻板、膠板兩種,玻板採用酚醛玻璃纖維模壓塑料模壓成形、膠板採用酚醛層壓紙板,都具有良好的機械強度與介電性能。
