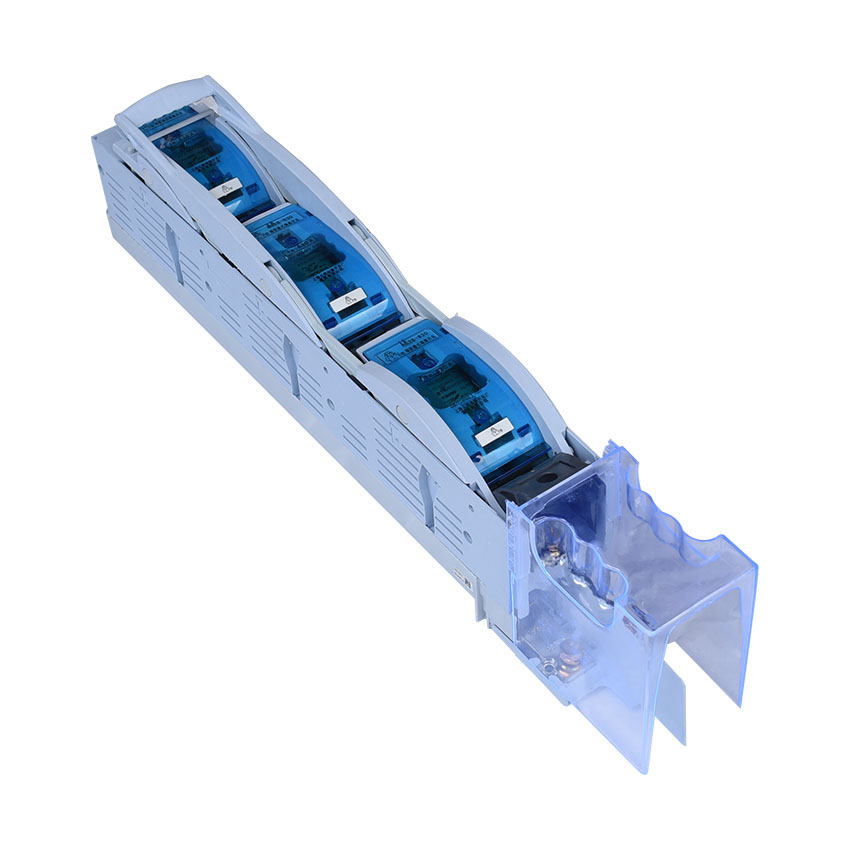

HG2B條形熔斷式隔離開關

產品詳情
返回

一，HG2B條形熔斷式隔離開關用途

HG2B系列條形熔斷器式隔離開關（以下簡稱開關），適用於交流50Hz、額定電壓400V、約定發熱電流至630A的工地企業配電系統中，可帶負荷操作，電流互感器與條形開關一體化，具有上下進出線對調方便、可單相獨立分斷、亦可三相同時分斷等優點，廣泛用於成套產品及進口箱式變電站中。

開關新穎美觀，符合IEC60947-3、GB/T14048.3標準。

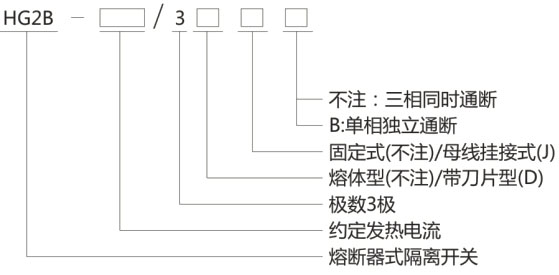

二，型號及含義

常規型號：HG2B-160/3R,HG2B-250/3R,HG2B-400/3R,HG2B-630/3R

三，主要技術參數

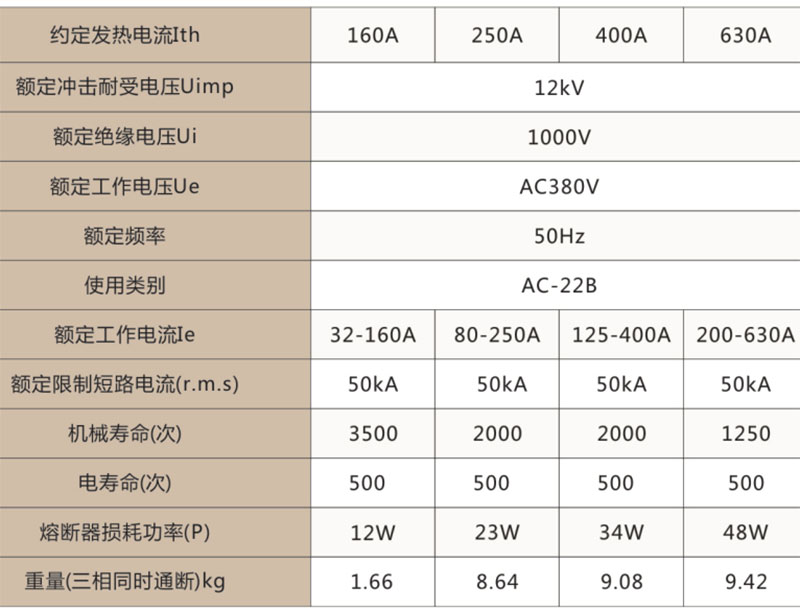

● 開關主要技術參數

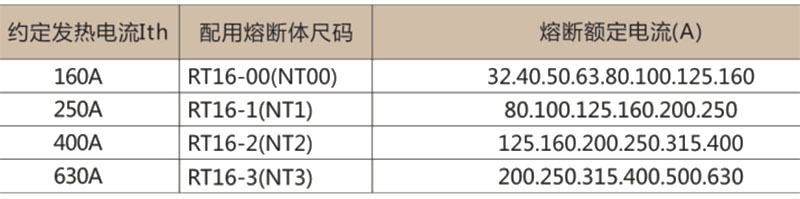

● 開關與熔斷體的配用關係

四，結構特徵

● 開關主要由底座、基座、手柄、滅弧罩等部分組成，三組靜觸頭直接裝在底座上，熔斷體裝在手柄中直接作為動觸頭刀片用，手柄可沿基座上的支點呈扇形旋轉打開，使熔斷體從靜觸頭中完全拔出，手柄、基座亦可方便地從底座撤出，便於開關的安裝與安全拆換熔斷體。
● 開關結構簡單、拆裝方便，其底座採用玻璃纖維增強不飽和聚酯膜塑料，其基座、手柄、滅弧罩等均由耐弧塑料壓制而成，具有良好的機械強度、阻燃性能與介電性能，且滅弧罩中裝有多片金屬滅弧柵，加強了開關的滅弧能力，消除了飛弧的危害，提高了觸頭的使用壽命。
● 開關可帶負荷開關操作，電流互感器與條形開關一體化，具有上下進出線對調方便、可單相獨立分斷、亦可三相同時分斷，可插熔斷體作動觸頭用，亦可直接帶刀片當隔離開關用。

五，外形及安裝尺寸

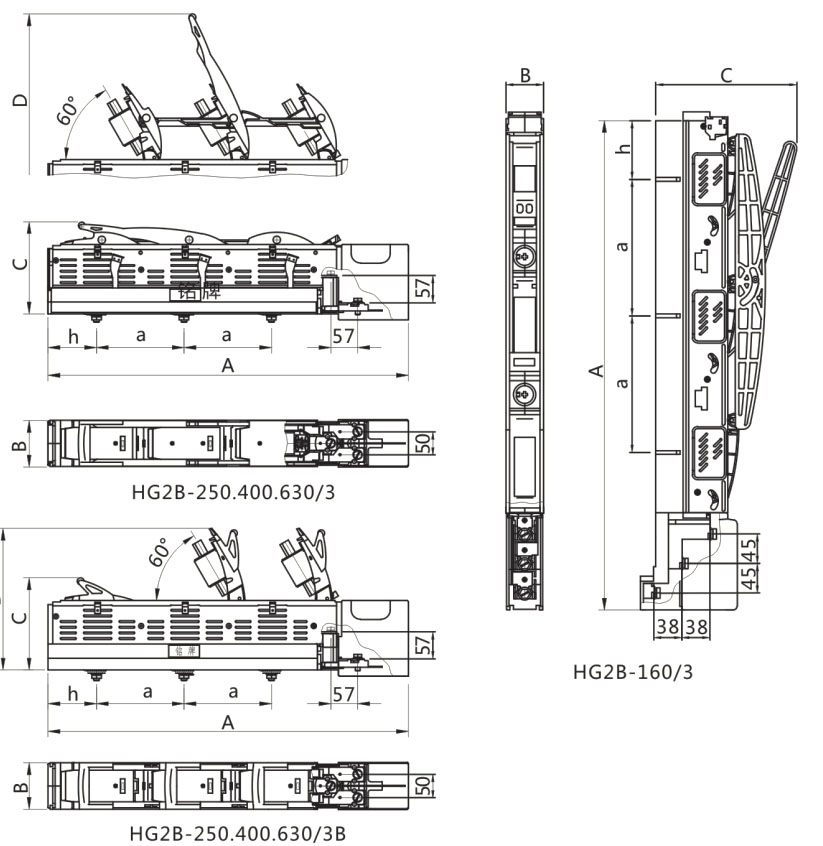

● HG2B（固定式）開關外形與安裝尺寸

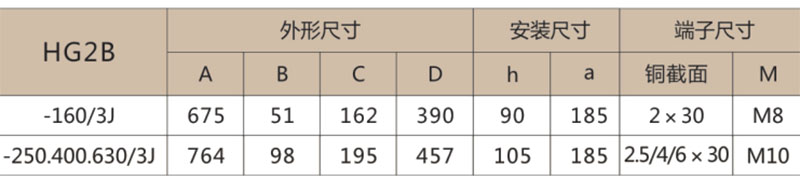

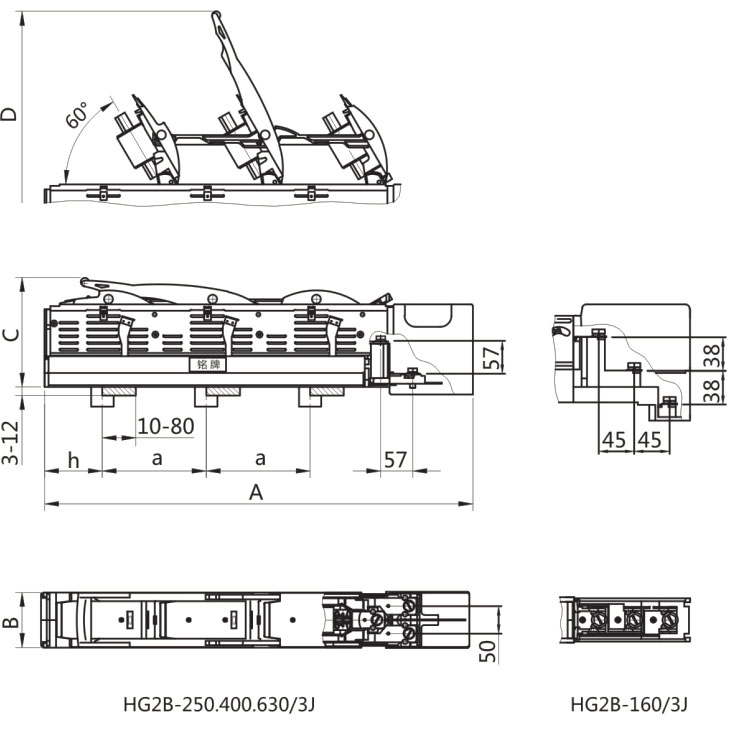

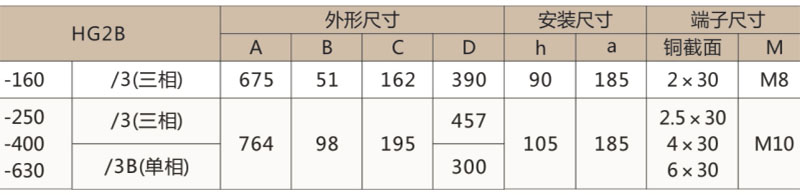

● HG2B（母線掛接式）開關外形與安裝尺寸
HG2B（母線掛接式）條形熔斷器式隔離開關，適用於185mm母線系統，由開關底部接線銅板直接掛在主母線上。
掛接方式：下出線（既底部銅排進線/下端接線板進線/底部銅排出現）。
主母線規格：在滿足承載電流的前提下，母排厚度3-12mm，寬度10-80mm均可。
開關採取內置彈簧掛接方式，掛接簡單方便、且接觸可靠，掛好後只需擰緊螺釘即可。
